 靈星雨八代控制系統講義

一．靈星雨第八代控制系統功能簡介：

一、 千兆數據傳輸

真正千兆技術，絕不抽幀。單張發送卡最大支持：801型卡1280×1024；802型卡2048×640，雙卡級聯最大支持2048×1152。單網線支持：801型卡1024×640 、1280×512；802型卡1600×400、2048×320。

二、 支持10位顏色

舊系統的8位顏色只能顯示紅、綠、藍：256X256X256=1677216種顏色，新系統顏色數為1024X1024X1024=1073741824種顏色，新系統顏色數是舊系統的64倍。

三、 智能連接功能

同一塊顯示屏的多塊接收卡/箱體（含備用的）可以任意交換而不需重新設置，接收卡能智能地動識別需顯示的內容。

四、 公司圖標顯示

當發送卡電源沒開啟時顯示屏自動顯示設定的公司圖片，圖片像素為128X128。

五、 支持16以內的任意掃描方式

原系統只支持1、2、4、8、16掃描，新系統為1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16掃描。

六、 支持寬度為512以內的任意數和每區64行的模組

七、 支持LED驅動芯片空位

可設定每多少點接入一個或多個空像素，用于異型屏。對于芯片的留空，建議把空位放到后面

八、 逐點校正、逐卡（箱體）校正功能

逐點校正支持單點、2×2點、4×4點和8×8點四種校正模式，最大單點校正10240點/模塊，紅綠藍亮度各256級。逐卡（箱體）校正用于顯示屏各箱體間亮度校正，紅綠藍各256級。

九、 智能識別一卡通功能

智能化的識別程序可識別雙色、全彩、虛擬、燈飾等各種驅動板的各種掃描方式及各種信號走向，識別率達99%。

十、 65536級（64K）灰度內任意設定功能

客戶可根據顯示屏的情況從無灰度到65536級（64K）灰度之間任意調整，讓你的顯示屏達到最佳顯示效果。

十一、 刷新率任意設置、鎖相、同步功能

刷新率可從10Hz-3000Hz任意設定，刷新率鎖相功能使顯示屏的刷新鎖定在電腦顯示器刷新率的整數倍上，杜絕圖像撕裂，保證圖像完美再現。鎖相同步范圍為47Hz-76Hz。

十二、 雙網線熱備份功能

接收卡的A、B兩端口均可作為輸入或輸出口使用，可用于兩臺電腦同時控制一塊屏，當一臺電腦出現問題時，另一臺電腦自動接替進行控制，也可用于一臺電腦雙網線控制，當一條網線出現問題時，另一條網線自動接替進行控制，使顯示屏的正常工作得到最大保障。

十三、 多屏同步及組合功能

支持一塊發送卡控制帶多塊屏，多塊屏的工作狀態可任意組合、同步顯示、獨立播放等.

十四、 聲音傳輸功能

802型卡集成聲音傳輸，不用另拉音頻線即可把聲音傳到顯示屏，雙24比特64khz高保真數字信號→模擬信號以及模擬信號→數字信號轉換，讓您的顯示屏影像效果完美無缺。

十五、測試功能

接收卡集成測試功能，不用接發送卡即可測試顯示屏，斜線、灰度、紅、綠、藍、全亮等多種測試模式。

十六、支持全彩16組數據任意水平起點。適用梯形屏等異形屏。

二． 產品簡介與安裝

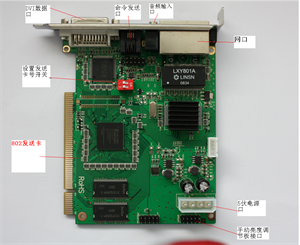

1． 發送卡：用于采集電腦顯卡的數據,有801，802兩種型號。一般裝在電腦的PCI插槽上，電腦的DVI口和發送卡的DVI口相連（如電腦無DVI口，就加裝一個帶DVI輸出的獨立顯卡，DVI線采用DVI-D接口）。然后再從電腦接上USB的數據線接到發送卡上。（注：DVI線和USB線我司會和發送卡成套附送）注：（1）發送卡也可外置，外置時需接5V的電源。而接在電腦里不需再接電源。（2）發送卡有兩個數據輸出口：U口和D口。U口帶上半部的高度，D口帶下半部的高度。（3）如采用手提電腦，則需安裝USB轉DVI的設備或手提電腦帶有HDMI的接口，可用HDMI轉DVI的轉換線。

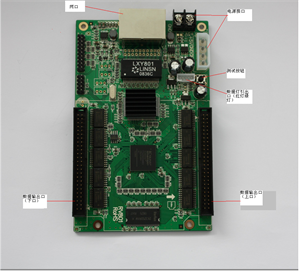

2． 接收卡和轉接卡：和LED屏相連，接收發送卡傳來的數據。有801，802兩種型號。一。801接收卡：（1）通常接收卡要和轉接卡配合使用，通過扁平排線把LED模組連接起來。然后發送卡和接收卡通過網線相接。（2）接收卡有兩個50PIN的簡牛座，靠近電源一邊的50PIN簡牛座為上口，另一邊為下口。兩個50PIN簡牛座管腳定義為：

如控制雙色屏，單色屏801接收卡５０P輸出口定義如下：

如控制全彩屏801接收卡的５０P輸出口定義如下：

（3）接收卡有兩個網線接口，分為A，B口，此兩口皆可作為輸入口和輸出口。注意：接收卡級連時最好是同一口進同一口出。如A口作為輸入口，那么所有接收卡的A口都作為輸入口。

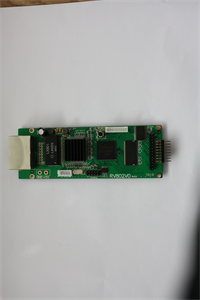

二．802接收卡：具有16組串行數據和五組紅綠藍并行數據。體積小，適用于條幕屏。

（4）我司的轉接卡有兩種：一種分離式，一種直插式。分離式轉接卡用50P扁平排線和接收卡的50P簡牛座連接；直插式轉接卡直接和接收卡的兩個50P簡牛座扣在一起。（連接時要注意方向不要錯了，如錯誤有時會引起LED屏出現高亮的橫線，時間稍長是會損壞LED驅動板的行管。）

3.功能卡（EX701）：集成了亮度自動調節，溫度監測，音頻傳輸和電源遠程開關等功能。功能卡一般和屏放在一起，發送卡出網線先進功能卡，然后功能卡再出網線和接收卡連接。注：使用功能卡時，發送卡的“啟用10位顏色”不可選用，否則功能卡不正常。

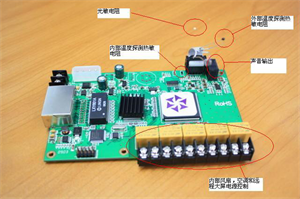

      多功能卡接口說明

（1）、遠程控制大屏電源

有信號傳輸?shù)焦δ芸ㄉ厦鏁r，功能卡的接線端會相通產生回路，power1、power2、power3 用于控制電源開關，FAN1、FAN2是溫度控制開關用于控制風扇、空調。注：power1、power2、power3三個端子之間各有約3秒的延時。（如下圖）

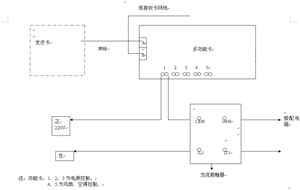

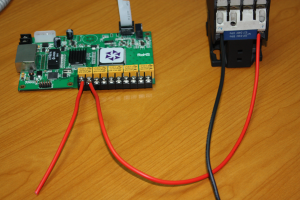

功能卡遠程控制電源開關示意圖：

（2）. 內部溫度、外部溫度

內部溫度通過功能板上面的熱敏電阻反饋回來的溫度。（RT2）

外部溫度通過10P排線的3、4腳連接的熱敏電阻取得，它可以通過溫、濕度播放窗到屏上去。

（3）. 自動亮度

它由10P排線所接的光敏電阻所取得，根據天氣變化的光度來決定屏的亮度。

（4）. 聲音傳輸（必須配用802型發送卡）

從電腦聲卡接到發送卡上（音頻線），發送卡再通過網線或者光纖傳到功能卡上，再由功能卡的音頻輸出口連接功放。

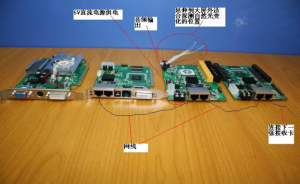

連接視圖

4.分線卡：用于發送卡網口拓展，可一分8或二分4輸出多路網線接多個小屏或超大屏。接法：發送卡出網線和分線卡連接，然后分線卡再出網線連到接收卡。

5.光纖轉換卡：用于長距離的傳輸，分多模和單模兩種。一套兩個,一個是網線轉光纖和發送卡相連;一個是光纖轉網線和接收卡相連。兩卡之間用兩根光纖芯連接，接口為SC方型口。一般我司建議多模轉換卡采用50/125的光纖線，傳輸距離大約500米（62。5/125的光纖線，傳輸距離大約175米）；單模轉換卡采用5/125的光纖線，傳輸距離大約10到20公里。（9/125的光纖線，傳輸距離大約10公里）注：50/125的意義指光纖芯線的直徑為50微米，加覆皮的直徑為125微米規格的光纖線。

6.中繼卡：用于網線較長距離的接續傳輸。一張中繼卡可增加一倍的傳輸距離（即加       長140米）。使用方法：放置于發送卡和接收卡的中間，兩頭通過網線連接，然后接入220伏電源。

7.顯卡：除了需有DVI口以外，顯存越大越好。因現在的高清視頻較多，顯存過小會造成電腦播放速度緩慢。目前，市面上的ATI顯卡和NVIDIA（英偉達）顯卡均可使用，相對來說我司系統和ATI顯卡兼容性較好。

8． 網線的要求和壓制：采用超五類非屏蔽網線，按EIA／TIA 568B的標準來制作接頭（即國標568B接法：1橙白，2橙，3綠白，4藍，5藍白，6綠，7棕白，8棕），兩邊使用同樣標準的直通線。按經驗最好用全銅的網線，單根線阻100米在13歐左右。一般來說，發送卡到接收卡或接收卡到接收卡的傳輸距離在140米至170米之間。

9. 靈星雨控制系統使用5V，2A的電源。一般中繼卡，光纖轉換卡和分線卡已配有220伏轉5伏的電源，直接用220伏即可。

三、 靈星雨控制系統設置

1．安裝軟件：從光盤打開標有“ledstudio10”的安裝文件。注意：在安裝的過程中會彈出一個提示是否安裝CP210USB驅動的窗口，請點擊中間“Install”字樣的選項安裝即可。注：有時軟件提示輸入序列號，則鍵入888888就可以了。

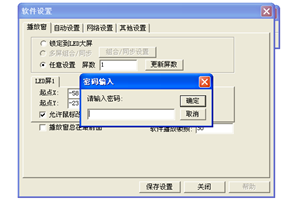

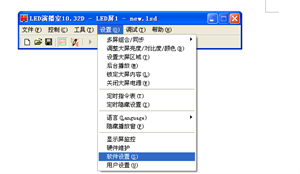

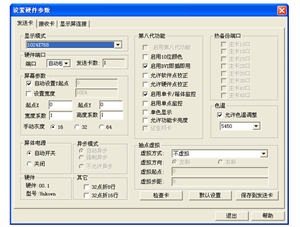

2．發送卡設置：打開演播室軟件點“設置”菜單，選 “軟件設置”，然后直接在鍵盤鍵入五個小寫英文字母“linsn”，彈出密碼窗輸入密碼“168”確定就可進入到“設置硬件參數”的界面。然后進“發送卡”把顯示模式選中所用的模式，保存到發送卡。然后進行顯卡設置：右鍵鼠標進入到顯卡的“屬性”點“設置”進高級選項中打開控制中心，然后在設置多個顯示器功能中選擇復制模式。觀察發送卡數據燈（綠燈）快速閃爍即可。

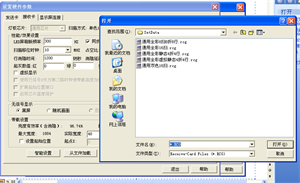

3．接收卡設置：進入到“設置硬件參數”的界面。然后進“接收卡”作“智能設置”（具體操作詳見LED控制系統使用手冊），需要注意的是：（1）發送卡要從U口輸出網線給接收卡（如用D口輸出網線則智能設置是沒有變化的。），（2）顯卡不能選擴展到第二監視器。（3）接收卡的控制范圍由四個方面來決定：①LED刷新頻率；②灰度級別；③掃描移位時鐘；④屏體的掃描方式。LED刷新頻率和灰度級別越大接收卡帶的寬度就越窄，而掃描移位時鐘越大則寬度越大，但掃描移位時鐘不是無限制加大的，如屏體出現閃點則說明該屏?xí)r鐘上得太高。而接收卡控制的高度是由屏體的掃描方式來定的（單指燈板左右級連，如為上下級連則相反。），如全彩8掃每區8行，燈板級連從右到左，【接收卡有16組紅綠藍（全彩）數據，有32組紅綠（雙色）數據，每區幾行是指一組紅綠藍數據帶的行高。（單指燈板左右級連）】則16*8=128像素點高；如全彩8掃每區16行，燈板級連從右到左，則16*16=256像素點高。如雙色16掃每區16行，燈板級連從右到左，則32*16=512像素點高。

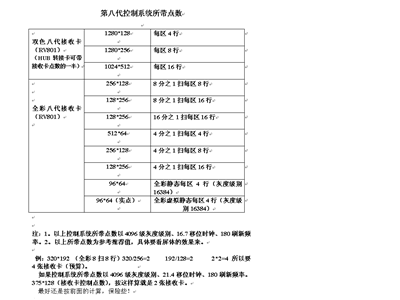

（下附接收卡控制點數參考：）

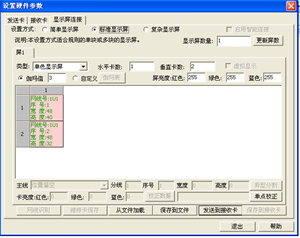

4．顯示屏連接設置：（詳見LED控制系統使用手冊）。注意事項：（1）選擇“標準顯示屏”；（2）選“顯示屏數量”后一定要點“更新屏數”；（3）“序號”：面對大屏正面，發送卡網口U口/D口出來的網線所連接的第一張接收卡序號為1，由第一張接收卡級連下一張接收卡序號為2，再級連下張接收卡序號為3，以此類推；（4）“主線”要選用和發送卡網口相對應的選項，如發送卡從U口出網線則主線應選1號發送卡U線；從D口出網線則主線應選1號發送卡D線。（5）“分線”是用來設置分線卡的網口序號。如從A1口出網線，則分線設為“1”；從A2口出網線，則分線為“2”，類推。每個分線卡分線口出來的網線所連接的第一張接收卡序號為“1”。如無分線卡則“分線”默認為“1”。

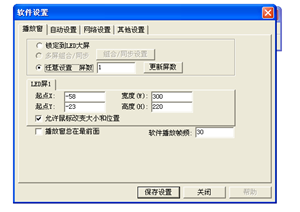

5．多屏組合的設置：（1）多塊屏顯示不同的內容或多塊屏組合成一塊整屏。如三塊屏，顯示屏數量設3，分別對屏1，屏2，屏3設置序號等參數后再一起發送給接收卡。然后退出“設置硬件參數”界面，進入“軟件設置”的“播放窗”點“多屏組合”把三塊屏的起始位置分開即可。或進入“設置大屏區域”也可把三塊屏的起始位置分開。注意：多屏組合的寬度、高度點數不能超出發送卡一個網口控制的范圍，超出部分顯示花屏或死畫面。（2）多塊屏顯示同一畫面：按上（1）做好顯示屏連接發送即可，此時多塊屏顯示區域是重疊在一起，顯示同一個畫面。如果多塊屏寬度高度不一致，又想顯示一個完整畫面，那么可點開“設置大屏區域”啟用“縮放顯示”功能。注意：啟用“縮放顯示”功能后圖片視頻可正常顯示，但文字，表格會變形。

6. 雙發送卡級連高度設置：如屏體超高可使用兩張802發送卡級連高度 。第二張發送卡需把發送卡上的兩位開關的“1”撥上，代表2號發送卡。然后用一條10PIN排線把兩張發送卡的RS232接口連上，再用一條1分二的DVI線或用DVI分配器把發送卡和顯卡連上即可。在做顯示屏連接時要注意分清“主線”1號發送卡和2號發送卡。

7．超寬屏的配置：如果LED屏的寬度超過802發送卡的最大寬度范圍2048點，那么可用兩張顯卡擴展電腦桌面。配置上需兩張顯卡、兩張802發送卡和兩臺顯示器。

8．后臺播放的實現和取消：（1）如要實現后臺播放，則首先把顯卡桌面擴展到第二監視器上。（具體操作：在電腦桌面空白處右鍵鼠標，進入屬性---設置---點桌面2---把“將桌面擴展到該監視器上”選中，應用。）然后，打開演播室的“設置”----選“后臺播放”即可。（2）如要取消后臺播放，則進到顯卡屬性里把桌面2的“將桌面擴展到該監視器上”的選勾去掉，然后進入桌面1里重新把顯卡的復制模式選上，就可以了。

9．亮度校正設置：

(一) 校正使用范圍：

單色，雙色，全彩實像素LED顯示屏

(二) 校正硬件要求：

1.  佳能相機一臺(推薦使用Canon 5D II(最好),Canon 7D或者 Canon 50D)

2.  適馬鏡頭一個(推薦使用Sigma50-500)

3.  精準云臺一個(要好的能微調的,推薦使用曼富圖410)

4.  三腳架一副(品牌不限,推薦使用曼富圖055DB)

5.  佳能相機交流適配器(可選)

附:Canon 7D相機必設參數,要在相機上設置

 1.[曝光模擬] 設置為 [關閉]

 2.[測光定時器] 設置為 [4秒]

 3.[自動對焦/驅動] - [人工智能伺服第1/第2幅圖像優先] 設置為 [2.釋放/驅動速度優先]

(三) 軟件要求：

LED演播室10.71以上，包括10.71版本

注意:虛擬屏?xí)簳r不支持.

(四) 校正步驟：

(1).首先打開LED演播室，點擊設置——軟件設置——在鍵盤上輸入“linsn”——密碼168進入接收卡設置界面。

(2).加載正確的RCG文件，設置好寬度跟高度發送到接收卡并保存到接收卡

（3）.進入顯示屏連接，設置好單箱體的寬度跟高度發送到接收卡并保存到接收卡，

把設置好的參數保存到CON文件，同樣大小的箱體都使用同一個CON文件。

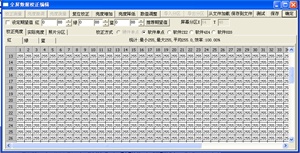

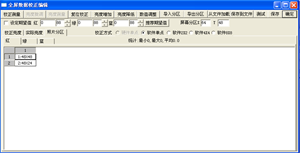

（4）.進入單點校正，點擊照片分區，一般的箱體只用一個接收卡，屏幕分區就設成

箱體的高度和寬度。如果一個箱體用了多個接收卡，就把每個接收卡帶載的面積

設成一個區。期望值一般為默認85，即校正后的亮度為原亮度的85%，客戶可以根據情況靈活調整。

（5）.進入校正測量，點擊開始預覽，相機跟箱體一般在15米左右，并保證鏡頭跟箱體的角度小于30度,盡量為垂直狀態，否則會因為角度問題而造成校正效果不理想，把相機拍到的畫面調至最清晰狀態，預覽箱體的分區紅線不能超出軟件里的分區白框，最好剛剛在白框之內。

（6）．點擊開始標定，相機就會自動進行標定測量，等待測量完成可以查看校正前后的效果，點擊保存會把校正好的數據保存到接收卡，同時會生成一個RVS文件，客戶一定要記好校正的箱體所對應的RVS文件，文件保存在LED演播室的SETDATA目錄下，換接收卡后直接加載。（單點校正只支持10240點,如果點數較多可設為2X2以上）

（7）、校正分整屏校正和單箱體校正，整屏校正要先做好顯示屏連接，然后點單點校正進行照片分區，以每一個箱體的寬度和高度為一個區，在屏幕分區改好寬度和高度后軟件會自動分區，然后是校正測量，測完一個分區后再點下一區，再點測試直到測完為止，測完后點保存會把測量數據保存到接收卡里。整屏校正只取最后一個分區的測量數據，因為所有接收卡用的是一個校正數據。

四、常見問題的處理

1．LED大屏運行一段時間后突然變花、變暗。

     處理：進到發送卡界面，點默認設置即可。

2． 發送卡突然綠燈不閃。

處理：進到發送卡界面點默認設置，如不行再檢查顯卡的復制模式是否關閉。不行再換DVI線，換卡。

    3．作智能設置時沒有反應。

         處理：（1）檢查顯卡是否擴展到第二顯示器上，如是取消擴展。（2）檢查發送卡是否從U口出網線。（3）檢查轉接卡和接收卡有否接對方向，燈板是否和轉接卡的第一口連接。（4）檢查排線是否接反。（5）檢查發送卡和接收卡有否正常工作。（6）燈板是否和轉接卡接口定義一致。（7）重裝顯卡驅動。（8）換卡。

4．播放視頻時，有些視頻不能播放。

處理：需安裝視頻解碼器。如終極解碼器，完美解碼器。

5．播放視頻時，放一段時間就停止或彈出錯誤提示。

     處理：這可能是視頻解碼器的解碼模式有問題，選用其它解碼模式。

6．播放視頻時電腦有圖像但沒有聲音，但直接播放是有聲音。

     處理：（1）沒有安裝視頻解碼器，（2）視頻解碼器的音頻解碼模式不對，選用其它音頻解碼模式。（3）更換視頻解碼器。

7．播放節目時不能循環播放。

    處理：（1）不能使用全局節目頁來播放，（2）使用工具欄上的播放鈕。

8．發送卡上數據燈閃爍，而大屏黑屏或常亮。

     處理：檢查接收卡綠燈是否閃爍，如果閃：（1）檢查排線是否插反（2）接收卡電源電壓是否正常；（3）LED演播室升級最新版本后重新發送接收卡掃描文件（RCG程序）；

     如果接收卡綠燈不閃：（1）用短網線測試，如果綠燈閃爍則說明網線的質量有問題換網線或網線未做好，重做。（2）如用短網線綠燈不閃，檢查接收卡電壓，換接收卡，不行再換發送卡。

9．LED演播室軟件被播放窗（花布）蓋住不能調出。

      處理：點電腦左下角的“開始”項，點擊“運行”輸入“regedit”進入“注冊表編輯器”，然后點“編輯”---“查找”---查找目標輸入“靈星雨科技”或“linsn”，然后在左邊文檔項會顯出“linsn(靈星雨科技)”，在此項上右擊鼠標“刪除”。然后重新打開演播室進“設置”---“軟件設置”，進“播放窗”里的“任意設置”把“播放窗總在最前面”的勾去掉保存即可。

10．播放窗位置，大小設好后，重新啟動演播室時播放窗的位置大小又改變了。

   處理：點電腦左下角的“開始”項，點擊“運行”輸入“regedit”進入“注冊表編輯器”，然后點“編輯”---“查找”---查找目標輸入“靈星雨科技”或“linsn”，然后在左邊文檔項會顯出“linsn(靈星雨科技)”，在此項上右擊鼠標“刪除”即可。

11．“設置”菜單的“設置大屏區域”為灰色點不進去。

處理：點電腦左下角的“開始”項，點擊“運行”輸入“regedit”進入“注冊表編輯器”，然后點“編輯”---“查找”---查找目標輸入“靈星雨科技”或“linsn”，然后在左邊文檔項會顯出“linsn(靈星雨科技)”，在此項上右擊鼠標“刪除”即可。

12．打開演播室時彈出“顯卡驅動未裝好或硬件加速已關閉”。

處理：（1）點電腦左下角的“開始”項，點擊“運行”輸入“regedit”進入“注冊表編輯器”，然后點“編輯”---“查找”---查找目標輸入“靈星雨科技”或“linsn”，然后在左邊文檔項會顯出“linsn(靈星雨科技)”，在此項上右擊鼠標“刪除”。（2）經過（1）的操作不能解決則重裝顯卡驅動。

13. 打開演播室時彈出“大屏幕系統沒有找到”。

   處理：（1）檢查發送卡USB線有沒有和電腦連接良好。（2）LED演播室是不是新版本（3）進“我的電腦”—“屬性”---“設備管理器”---“端口”查看USB驅動有沒有安裝好。如已安裝好驅動則查看其后的“COM”口數，6以內為正常，如超出6則要把COM口數改回6以內。（4）進入演播室查看“發送卡”里“硬件端口”的“端口”是否設成“自動檢測”。（5）更換電腦的USB口。（6）更換電腦、發送卡、USB線測試。

14．做顯示屏連接時，一發送數據大屏或某張接收卡控制的區域黑屏。

    處理：（1）檢查接收卡的掃描文件里“帶載設置”的最大寬度或最大高度是否小于實際接收卡的帶載寬度和高度，如是請調整最大寬度或最大高度，或者加接收卡。然后回到顯示屏連接里重做連接文件。（2）在顯示屏連接里先把“水平卡數”和“垂直卡數”設為“0”，然后點“復雜顯示屏”如里面有內容則刪除干凈。再回到“標準顯示屏”重做連接文件。

15如何實現把整個電腦桌面都放進到較小的屏里播放？

    處理：進入到“設置硬件參數”里“發送卡”的界面找到“寬度系數”和“高度系數”，把寬度縮放比例和高度縮放比例填好，保存到發送卡即可。（例如：LED屏寬320像素點，高256像素點。而電腦分辨率1024*768，那么寬度系數為：LED屏寬320/1024=0。3125；高度系數為：LED屏高256/768=0。3333。）

16.鼠標一動，大屏的畫面也跟著動。

    處理：這是由于電腦的分辨率大于發送卡的顯示模式造成的。把它們的模式設成一致就可以了。

17．插上發送卡和顯卡的DVI線啟動電腦，顯示器黑屏而發送卡綠燈閃爍。

    處理：拔掉DVI線重啟電腦，進入桌面后再把DVI線插上。然后進入顯卡“屬性”—“設置”，點監視器2“將WINDOWS桌面擴展到該監視器上”的選項去掉，應用，然后點回桌面1，進入“高級”把顯卡復制模式選上即可。如找不到復制模式，則重裝顯卡驅動。

18．接收卡帶載的寬度后面有閃點。

    處理：這是由于接收卡掃描文件（RCG文件）的掃描移位時鐘上高了，將掃描移位時鐘調低即可。

19．大屏播放文字時，在文字上方有暗亮出現。

    處理：可調整接收卡掃描文件（RCG文件）里“行消隱時間”，上到3000或5000、10000。（注：“行消隱時間”從0到20萬可調。）
