液晶拼接屏拼接成功后矩陣軟件操作—王忠保編

1、 電腦安裝USB線驅動，插上矩陣預留的USB線和HDMI線。

2、 右鍵點我的電腦（計算機），打開設備管理器查看COM口

3、 將矩陣軟件解壓---點開文件夾---點開文件夾---點開應用程序，會彈出COM口被占用，點確定。

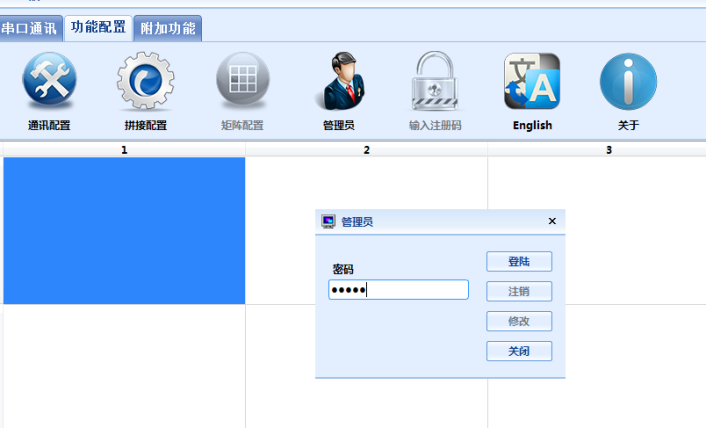

4、 點軟件功能配置---管理員，密碼：12345，登錄

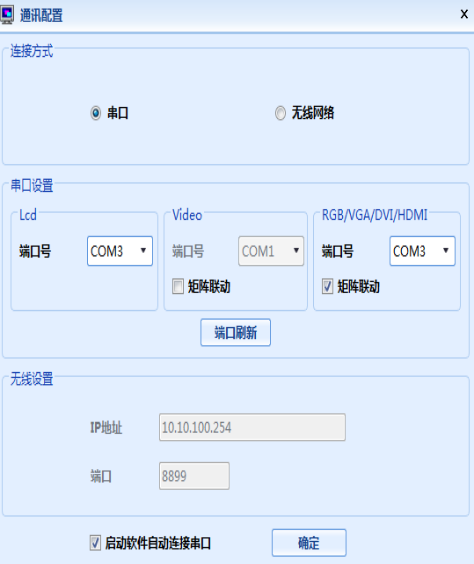

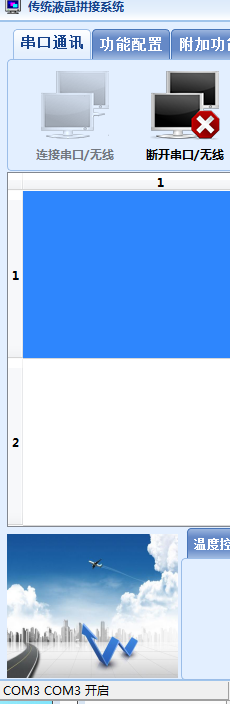

5、 點擊通訊配置，選擇先前查看到的端口號，勾選HDMI下面的矩陣聯動，確定。點擊界面上面串口通訊，點擊連接串口?？煽吹浇缑孀钕旅?/span>COM口開啟，即表示已連接成功。

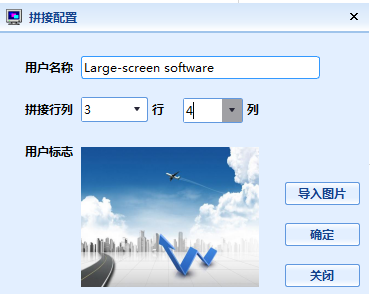

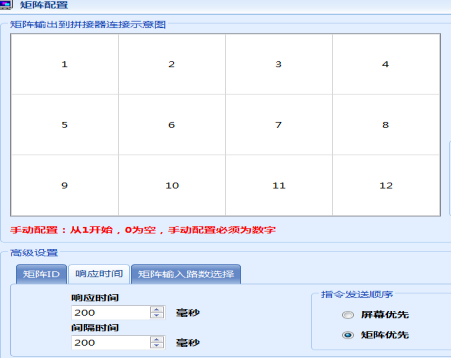

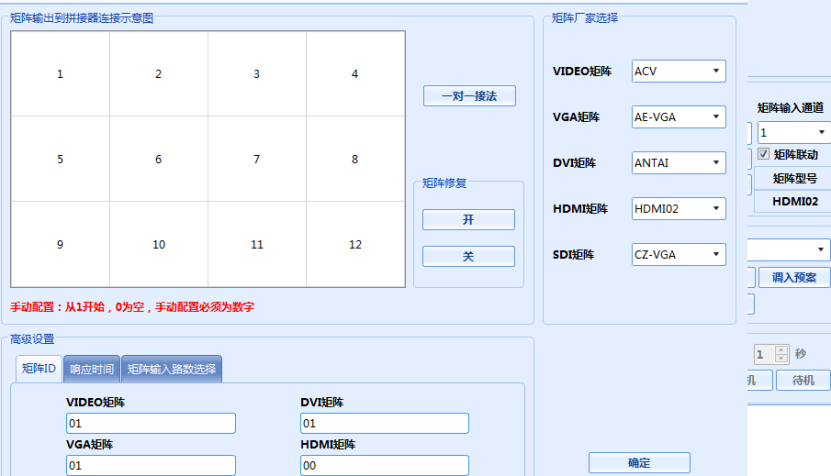

6、 點功能配置—拼接配置---選擇本屏實際3行，4列，確定。點矩陣配置，右邊HDMI矩陣選擇：HDMI02,下面矩陣ID的HDMI矩陣填00；點擊響應時間，都填上200，確定。

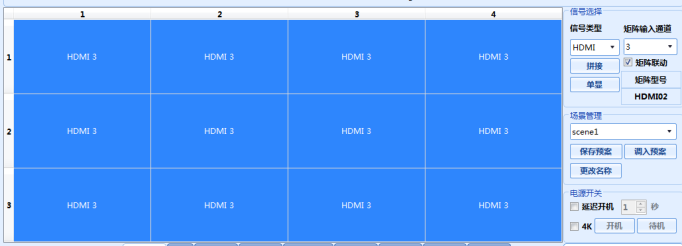

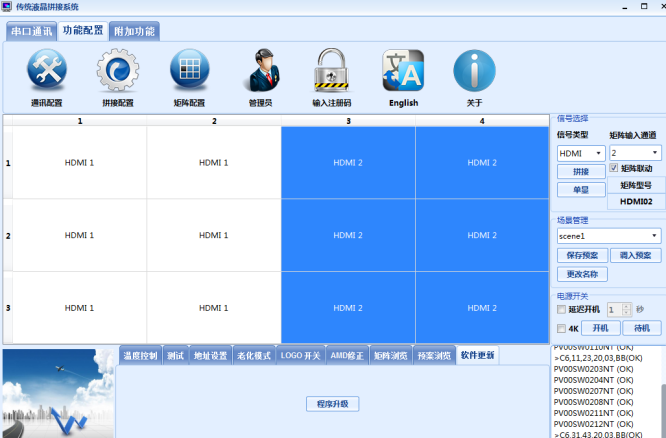

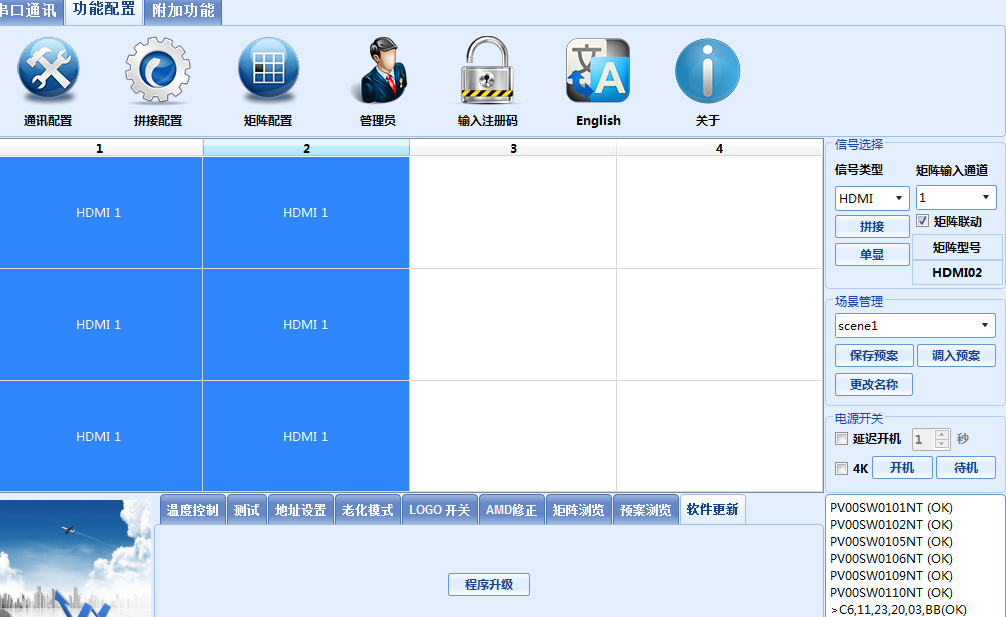

7、 整屏與分屏操作：右邊信號類型HDMI拼接勾選矩陣聯動，矩陣輸入通道，電腦接入的幾號就選幾號。如果整塊屏都顯示此通道內容，鼠標選中所有屏，使之變成藍色，點擊右邊拼接即可。如果只在一部分顯示就選中一部分點拼接，另一部分沒選的如果沒改變通道就會留下先前的部分內容。另一部分想留藍色鼠標選中后可選沒接路信號的通道，想黑屏鼠標選中后可點擊右側的“待機”，關掉電源。想打開鼠標選中后點“開機”，幾秒后電源打開。

上下左右都可任意分屏操作，輸入來自不同的信號。
