室內表貼全彩 D2 20S 產品規格書 |
發文編號：HJCL-RD-03 | 版本:REV1.0 |
發文部門：研發技術中心 | 制作: |
接收部門：市場部、銷售部、企劃部 | 審核 |
發文時間：2018-8-20 | 批準: |
目錄
室內表貼全彩D2 20S 產品介紹........................................ 1
1、適用范圍......................................................... 1
2、產品說明......................................................... 1
3、產品介紹......................................................... 2
4、LED 管芯參數...................................................... 3
5、恒流驅動IC...................................................... 4
6、PCB.............................................................. 6
7、控制卡（可選）.................................................... 6
8、電源參數......................................................... 7
9、排針信號引腳定義.................................................. 7
10、IC 貼片面........................................................ 8
11、套件安裝孔位圖................................................... 9
12、包裝........................................................... 10
13、箱體外觀........................................................ 11
14、箱體安裝示意圖.................................................. 11
15、顯示屏電氣連接簡單示意圖........................................ 12
16、產品維修........................................................ 12
1、適用范圍
室內表貼全彩 D2 20S 產品介紹
主要應用于軍隊演習指揮系統、公共安全顯示指揮系統、演播室、廣播電視傳媒顯示系統等領域。
2、產品說明
●
高刷新、高灰階、超寬帶載：刷新率達 1920HZ 以上,灰度 14～16Bit 可調，顯示畫質清晰真實、播放效果鮮艷流暢；
● LED 高密全彩屏專用驅動芯片：具有列下消隱功能、倍頻刷新率提升 2/4/8 倍、低灰偏色改善、低灰麻點改善、第一行偏暗改善等功能；
● 高清顯示：高分辨率帶來高清細膩的顯示效果，無閃爍、無顆粒感；
● 高對比度：高達 5000:1 的對比度，優質的表貼 1515 專用燈，采用全黑框架，黑色啞光封裝，無鏡面反射，擁有高可靠性、長壽命、使屏體的墨色更均勻，一致性更好，更好地還原了屏體的色彩；
● 創意設計，造型獨特硬朗：融合了仿生學和設計美學的概念，鬼斧神工般匠心理念打造出流線美感，整體協調美觀；
● 超大視角：視角可達 140°以上，多方位觀看顯示效果始終如一、高質清晰細膩；
● 簡易安裝、維護便捷：?jiǎn)卧宓讱げ捎每觳鹗酱盼笊w，安裝簡便。

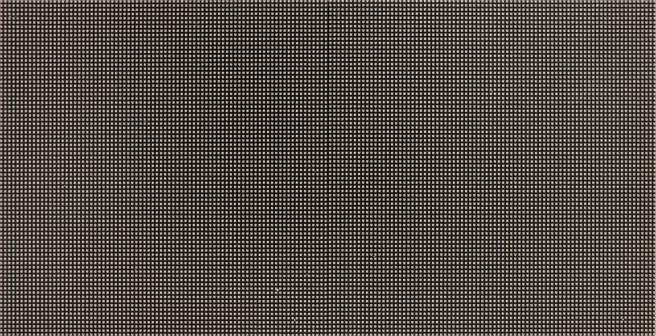

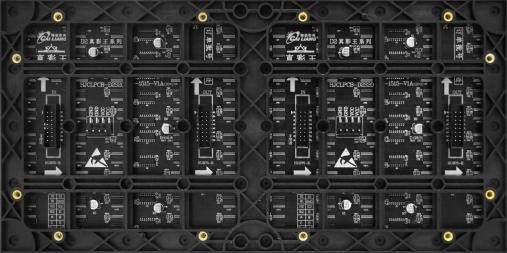

單元板圖片
單元板技術參數 |
像素點間距 | 2.0mm | 輸入電壓（直流 | 4.8-5.5V | 重量 | 0.43kg±0.01kg |
像素構成 | 1R1G1B | 單元板功率 | ≤23.5W | 套件材料 | 聚碳酸脂 PC 料 |
尺寸:長*寬*高 | 320*160*14.7mm | 最大電流 | 4.7A±0.3A | 銅螺母 | 6*8*M4 |
結構特點 | 燈驅合一 | 像素密度 | 250000Dots/㎡ | 驅動方式 | 1/20 掃恒流驅動 |
燈管類型 | SMD1515 | 單元板分辨率 | 80*160=12800Dots |
|
|
箱體技術參數 |
壓鑄鋁箱（長*寬*高） | 640mm*640mm*63mm | 平均功耗 | 94W |
箱體分辨率 | 320*320=102400 Dots | 最大功耗 | 188W |
箱體面積 | 0.4096 ㎡ |
|
|
箱體重量 | 5.25kg±0.05kg |
|
|
屏體技術參數 |
亮度 | ≥550cd/㎡ | 亮度均勻性 | ＞0.95 |
屏體水平視角 | 140±10 度 | 屏幕垂直視角 | 140±10 度 |
最佳視距 | ≥2.0m | 使用環境 | 室內 |
每平方模組最大功率 | ≤446.5w/m2 |
|
|
配電功率（每平方最大功率÷78％÷85％ | ） 674W/m2 |
系統控制參數 |
灰度等級 | 紅、綠、藍 14-16bits | 顯示顏色 | 43980 億種 |
換幀頻率 | ≥60 幀/秒 | 刷新頻率（含高刷新4K，芯片2053） | ≥1920HZ(全灰度場 |
控制方式 | 計算機控制，逐點一一對應，視頻同步 實時顯示 | ， 亮度調節 | 256 級手動/自動 |
輸入信號 | DVI/VGA,視頻（多種制式），RGBHV、復合視頻信號、S-VIDEO,Ypbpr(HDTV |
系統工作特性 |
使用壽命 | ≥10 萬小時 | 平均無故障時間 | ≥1 萬小時 |
衰減率（工作 3 年 | ） ≤15% | 連續失控點 | 0 |
工作溫度范圍 | -20 至 50℃ | 盲點率 | ＜0.0001 |
屏幕水平平整度 | ＜1mm/㎡ | 工作濕度范圍 | 10%至 90%RH |
屏幕垂直平整度 | ＜1mm/㎡ |
|
|

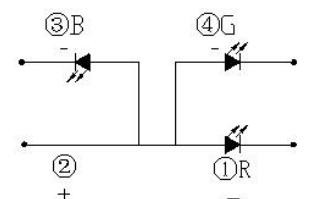

4、LED 管芯參數
(1515 燈珠)
發光色 | 波長(nm) 色溫 | 發光強度（mcd | ） 反向電流 IR （uA） | 測試條件 | 發光角度(Typ.) | 正向電壓(Typ.) |
(Typ.) | MIN | MAX | VR = 8V 時 |
R | 624.5 | 36 | 61.5 | 1 | IF=15MA | 110° | 1.6-2.4 |
G | 525 | 76 | 129 | 1 | IF=10MA | 110° | 2.4-3.4 |
B | 468 | 14.2 | 24.2 | 1 | IF=10MA | 110° | 2.4-3.4 |
  |
5、恒流驅動 IC恒流 IC：2K 刷新率該恒流 IC 是一款帶開路檢測功能的 16 通道恒流驅動芯片，內置有雙鎖存、電流增益和列下消影功能，適用于高刷新和高利用率顯示屏應用領域。芯片工作電壓為 3.3-5.0V，提供 16 個恒流輸出接口；每個通道的輸出電流大小由外接電阻調整，同時芯片內置 32 級電流增益調節功能。 行芯片該行驅動芯片是一款專為LED 掃描屏設計的行驅動管，集成 138 譯碼電路及功率 PMOS 管， 采用 SOP16 的封裝型式，內部集成防燒功率管、消上鬼影、LED 燈珠保護等功能 |
特點
集成 138 譯碼電路
集成 8 個功率 PMOS 輸出 PIN，導通電阻 100 mΩ，最大電流 2.5A
輸入開路、輸入鎖死自檢功能，防燒功率 PMOS 管
LED 顯示屏消除上鬼影
改善 LED 顯示屏燈珠短路串亮造成的毛毛蟲現象集成防 LED 燈珠反向擊穿穩壓電路

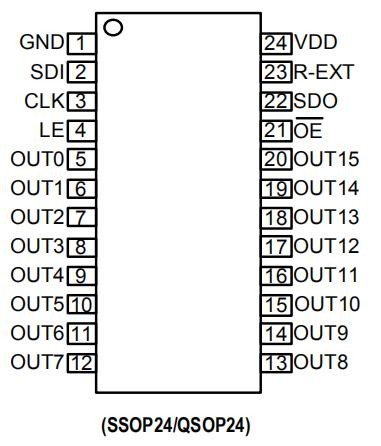

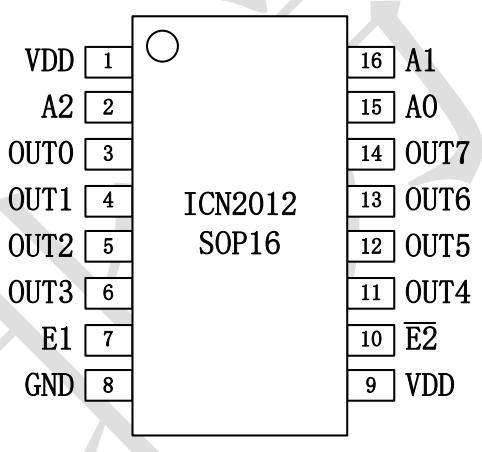

管腳定義
管腳說明
恒流驅動 IC 行驅動 IC
名稱 | 恒流驅動 IC 功能介紹 |
GND | 芯片地； |
SDI | 串行數據輸入端口； |
CLK | 時鐘信號的輸入端口，時鐘上升沿時； |
LE | 數據鎖存控制端口，當 LE 為高電平時，串行數據會被傳入至輸出鎖存器；當 LE 為低電平時，數據會被鎖存； |
OUT0～OUT15 | 恒流源輸出端口； |
OE | 輸出使能控制端口，當 OE 為低電平時，即使會啟動 OUT0-OUT15 輸出，當 OE 為高電平時，OUT0-OUT15 輸出會被關閉； |
SDO | 串行數據端口，可接下一個芯片的 SDI 端口； |
|
|
R-EXT | 連接外接電阻的輸入端口，此外接電阻可設定所有輸出通道的輸出 電流； |
VDD | 芯片電源。 |
名稱 | 行驅動 IC 功能介紹 |
VDD | 電源供應端 |
A0-A2 | 數據輸入端 |
OUT0-OUT7 | 電流輸出端 |
E1-E2 | 使能控制端 |
GND | 接地端 |
