海佳彩亮小間距D2.0參數（二）

來源：http://jufuwang.cn/ 作者：武漢LED顯示屏廠家直銷 發布時間：2019-02-28 08:39

6、PCB

規格：HJCLPCB-D2S20-1515-V1.1A

NO

項目

標準值

實測值 1

實測值 2

檢驗儀器

1

長

160-0.15mm

160mm

160mm

游標卡尺

2

寬

160-0.15mm

160mm

160mm

游標卡尺

3

高

1.6±0.1mm

1.63mm

1.6mm

游標卡尺


7、控制卡（可選）

1、靈星雨 RV908



工作電壓（V）

5

最大值

5.5

最小值

4.5

建議帶載點數

額定電流（A）

0.8

最大值

0.87

最小值

0.73



80*640

額定功耗（W）

4.0

最大值

4.8

最小值

3.3



工作環境溫度（℃）

-20℃~75℃



工作環境濕度（%）

0%~95%



2、卡萊特 5A-75B





輸入電壓（V）

3.3V~6V

建議帶載點數

額定電流（A）

0.6A



80*640

額定功耗（W）

3W



工作環境溫度（℃）

-25℃~75℃

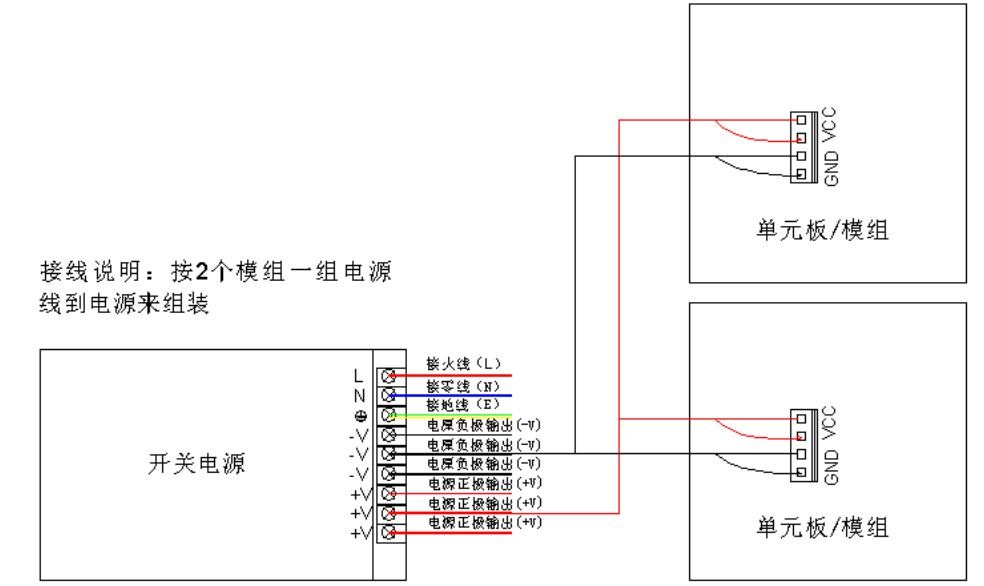

8、電源參數



型號

單個單板電流

建議帶載張數

5V     40A     200W

5A

6





9、排針信號引腳定義



腳位圖

腳位功能說明

PIN 腳位圖

腳位號

功能

備注

腳位號

功能

備注

1

●

●

2

1

R1

紅色數據信號

2

G1

綠色數據信號

3

●

●

4

3

B1

藍色數據信號

4

GND

電源地

5

●

●

6

5

R2

紅色數據信號

6

G2

綠色數據信號

7

●

●

8

7

B2

藍色數據信號

8

E

E 掃描信號

9

●

●

10

9

A

A 掃描信號

10

B

B 掃描信號

11

●

●

12

11

C

B 掃描信號

12

D

D 掃描信號

13

●

●

14

13

CLK

時鐘鎖存信號

14

LAT

移位鎖存信號

15

●

●

16

15

OE

使能信號

16

GND

電源地

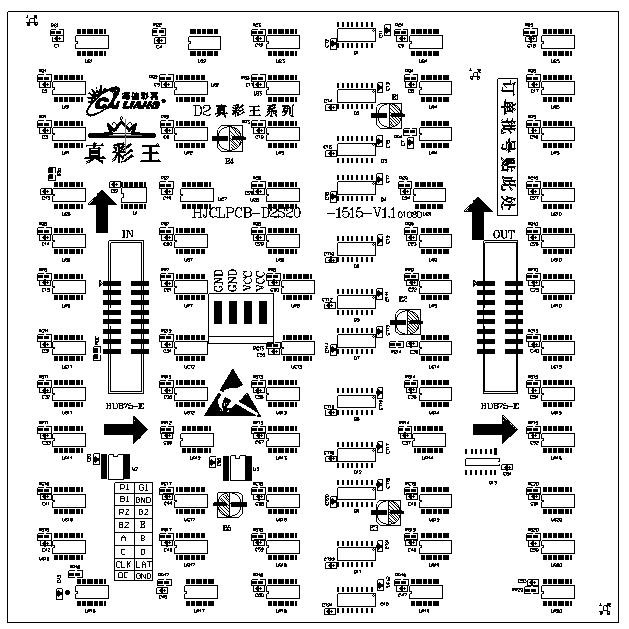

10、IC 貼片面



 clip_image001 (4).jpg

子件名稱

子件規格

使用數量

貼片位置

線路板

HJCLPCB-D2S20-1515

-V1.1A

2PCS


芯片

SM245TS（窄體）

6

U1-U3

芯片

恒流驅動

120

UR1-20，UG1-20，UB1-20

芯片

行管

24

Q1-Q12


芯片

SM74HC04

2

Q13

貼片電容

220UF/16V,6.3*5.4

（貼片）

11

E1-E5

貼片電容

0402 104P（貼片）

176

C1-C64，CT1-CT24

電阻

0603

122

RR1-RR20，RG1-RG20，RGB1-RGB20,R0E

電源座

室內 VH-4P 平彎(黑色)

2

POWER

排針

貼片簡易牛角 2*8 單

塑（2.54 間距）

4

INT,OUT

燈管

1515 三合一

12800


11、套件安裝孔位圖



產品名 Part Name:          室內 D2 底殼

型號：

模號 Mold No:

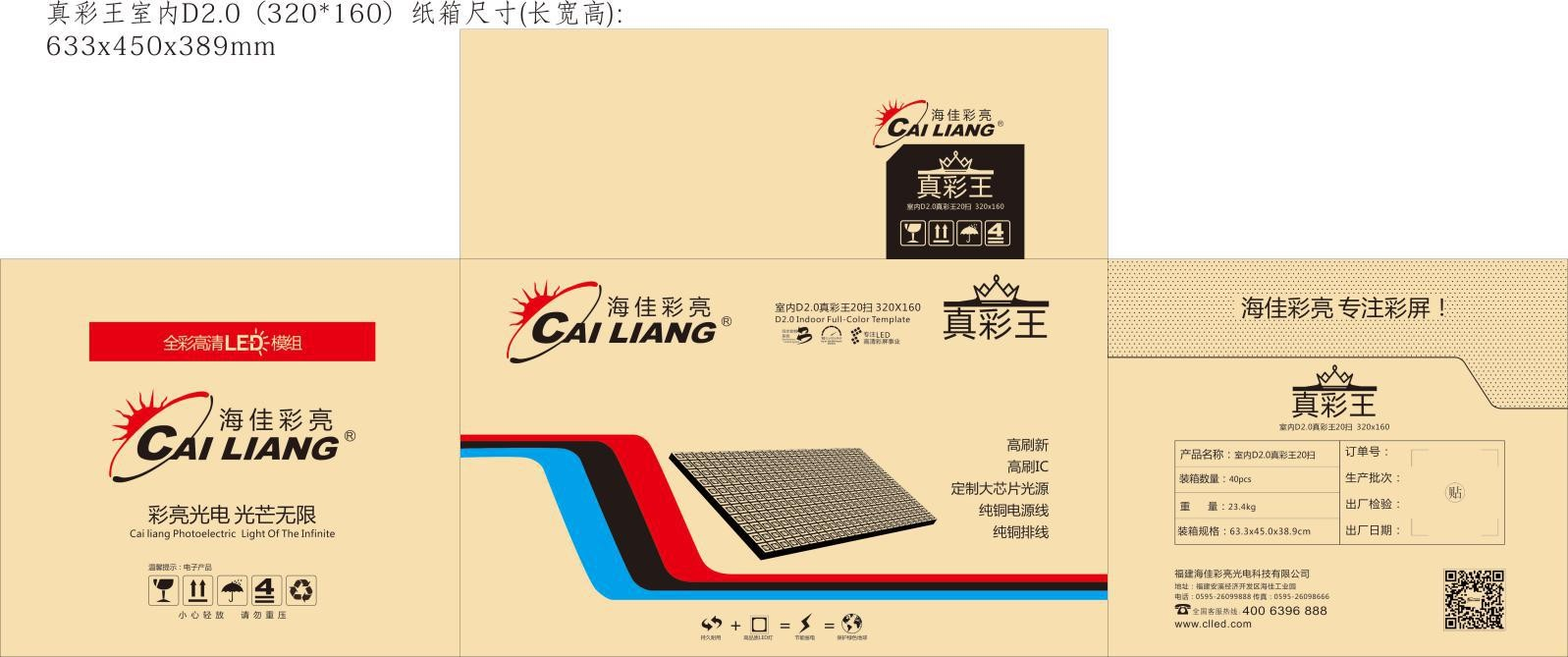

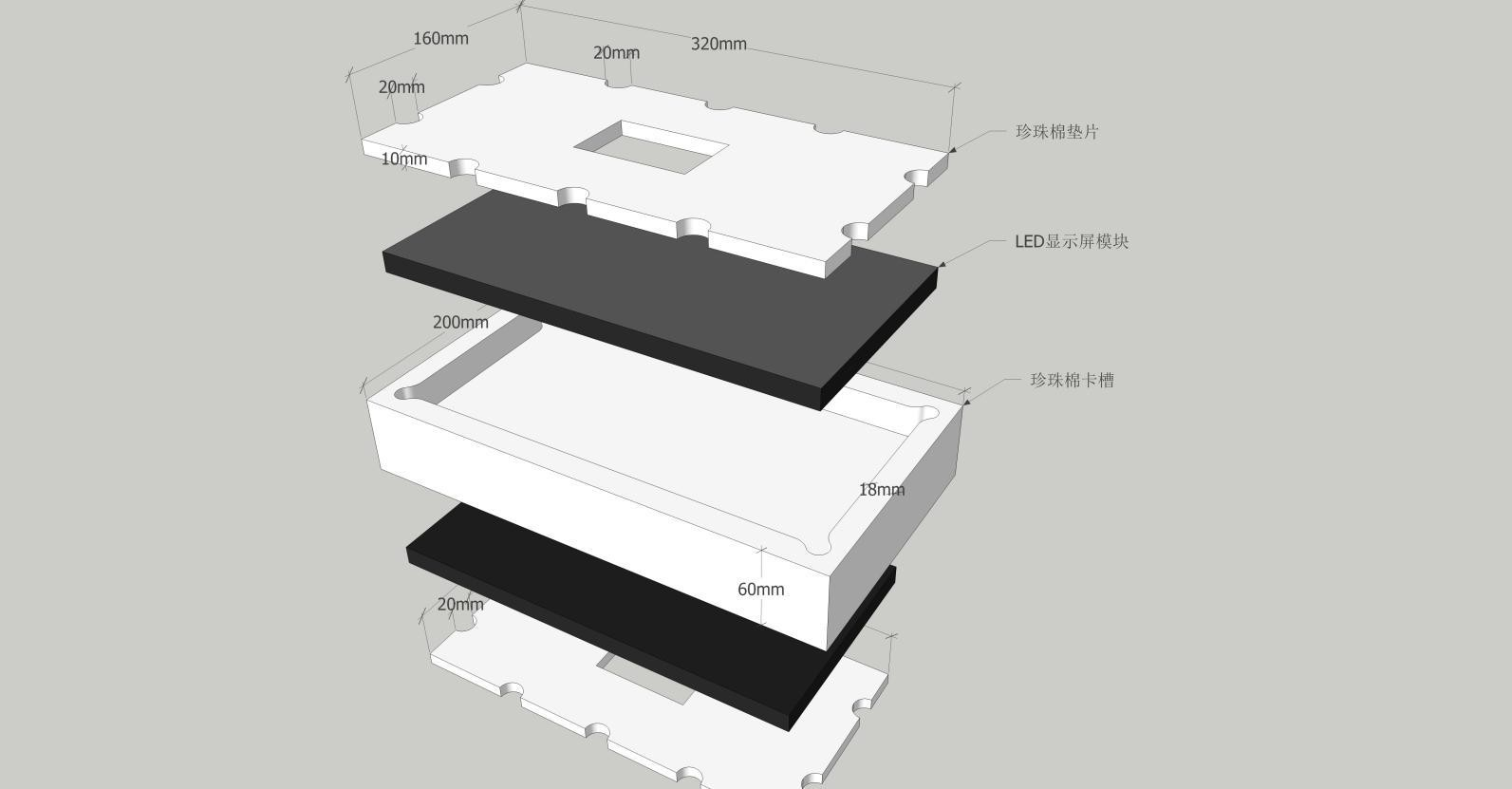

12、包裝


13、箱體外觀
